VB1型弹簧操动机构
主要用途及特点:
该型真空断路器适用于SF6充气柜中。
该型真空断路器性能符合GB/T1984《交流高压断路器》和本产品《技术条件》的规定, 同时也满足ICE相关标准之要求。
主要技术参数:
| 序号 |
项目名称 |
单位 |
参数 |
| 1 |
额定电压 |
kV |
12 |
| 2 |
额定频率 |
Hz |
50 |
| 3 |
额定电流 |
A |
630 |
| 4 |
额定短路开断电流 |
kA |
20 |
| 5 |
额定短路关合电流（峰值） |
kA |
50 |
| 6 |
额定峰值耐受电流（峰值） |
kA |
50 |
| 7 |
额定短时耐受电流（4s） |
kA |
20 |
| 8 |
额定短路开断电流开断次数 |
次 |
30 |
| 9 |
|
|
|
| 10 |
|
|
|
| 11 |
各相回路电阻 |
μΩ |
≤40 |
| 12 |
机械寿命 |
次 |
10000 |
| 13 |
重量 |
kg |
35 |
|
|
机械特性参数
|
| 序号 |
项 目 |
单位 |
数值 |
| 1 |
触头开距 |
mm |
8.5±1 |
| 2 |
触头超行程 |
mm |
|
| 3 |
分闸速度 |
m/s |
1.4±0.2 |
| 4 |
合闸速度 |
m/s |
0.7±0.2 |
| 5 |
触头合闸弹跳时间 |
ms |
≤2 |
| 6 |
相间中心距离 |
mm |
150±1.5 |
|

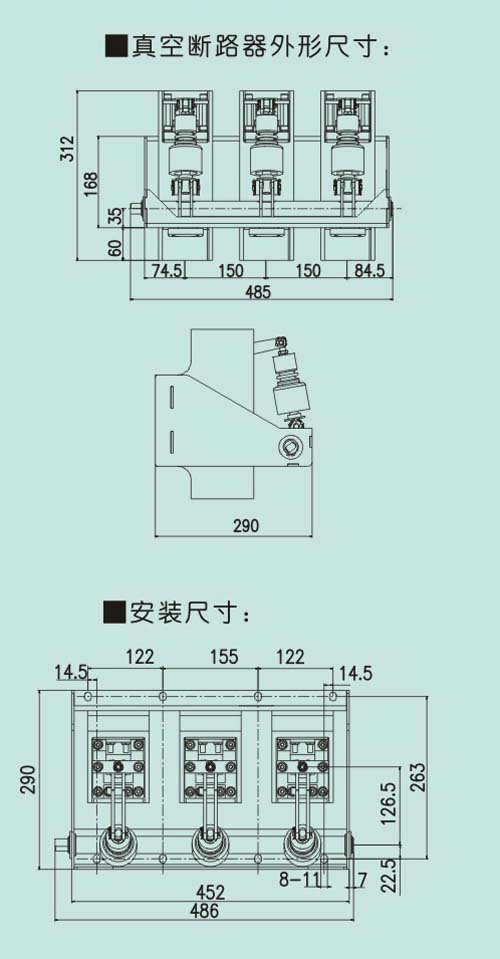

外形及安装尺寸:
订货须知:
其他:
用户如有特殊要求,可与我公司协商后确定. |
|
|
